Оптический мультиплексор ввода-вывода

Оптический мультиплексор ввода-вывода каналов

Оптический мультиплексор ввода-вывода{{#if:Связи с другими терминами| Связи с другими терминами }}
{{#switch: 1|1=находится в отношении с|2=является|3=является содержанием|4=является признаком|5=относится к|6=является экземпляром|7=классифицирует|8=является частью|1}} [[Термин1{{#if:||{{{3}}}}}]] {{#switch: 2|1=находится в отношении с|2=является|3=является содержанием|4=является признаком|5=относится к|6=является экземпляром|7=классифицирует|8=является частью|2}} [[Термин2{{#if:Термин2 отображаемое название||Термин2 отображаемое название}}]] {{#switch: находится в особенной связи с|1=находится в отношении с|2=является|3=является содержанием|4=является признаком|5=относится к|6=является экземпляром|7=классифицирует|8=является частью|находится в особенной связи с}} [[Термин3{{#if:||{{{3}}}}}]] {{#if:|
}}

Оптический мультиплексор ввода-вывода (OADM) — устройство, используемое в системах спектрального уплотнения каналов для уплотнения и маршрутизации каналов данных в одномодовом оптическом волокне (SMF). Такие устройства обычно используются при строительстве оптических сетей связи. "Ввод" и "Вывод" здесь относятся к возможности устройства добавить один или несколько новых каналов к существующему основному спектрально-уплотненному каналу, и / или удалить один или несколько каналов, передавая новый канал по другому сетевому пути. OADM может рассматриваться как определенный тип оптического кросс-коннекта.

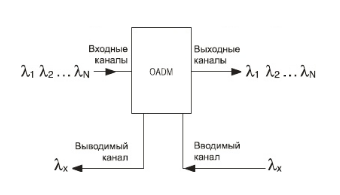

Традиционный мультиплексор OADM содержит оптический демультиплексор, оптический мультиплексор, а между ними устройство для реконфигурации пути между оптическим демультиплексором и оптическим мультиплексором. Оно представляет собой набор портов для добавления и удаления сигналов. Оптический демультиплексор разделяет сигналы по длинам волн и посылает на порты. Реконфигурация сигнала может быть достигнута на патч-панели или оптических переключателях, которые либо пропускают сигнал на мультиплексор, либо направляют его на порты сброса. Далее оптический мультиплексор объединяет все сигналы, пришедшие от демультиплексора, с сигналами от порта ввода. Измененный сигнал выводится в оптическое волокно.
Вносимое OADM модулями затухание на сегодняшний день составляет от 0,8 до 2 дБ.

Перевод

• Optical add-drop multiplexer (OADM) [англ.]

Дополнительные материалы

• Оптический мультиплексор ввода-вывода (статья)
• Ссылка на другую страницу в вики
• Somewhere

См.также

• Спектральное уплотнение каналов
• Оптическое волокно
• Одномодовое оптическое волокно
