Болт (статья)

Виды исполнений болтов

Различают 4 вида исполнений болтов с шестигранной головкой.

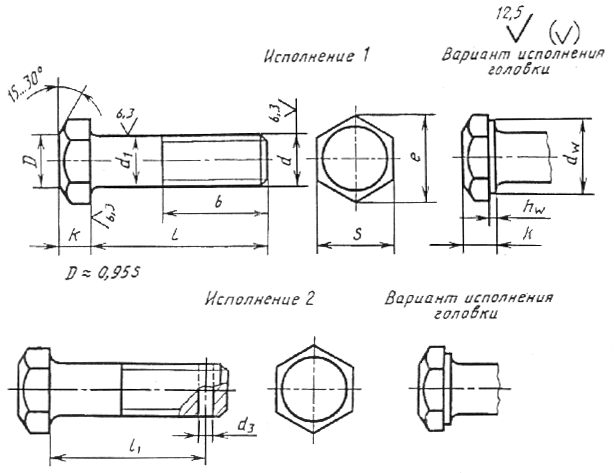

Два вида исполнения болтов в соответствии с ГОСТ 7798-70

Правила условного обозначение болтов

Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, длиной l=60 мм, с кру­пным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покры­тия:
Болт М12 - 6g´60.58 (S18) ГОСТ 7798-70
То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким ша­гом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Болт 2М12´1,25 - 6g´60.109.40Х.016 ГОСТ 7798-70
